Контроллер тока и температуры передающего оптического модуля КТТ-002



  Технические характеристики и руководство по эксплуатации



Контроллер тока и температуры КТТ-002 предназначен для прецизионного управления питанием передающего оптического модуля (ПОМ) и точного поддержания постоянной температуры лазерного диода внутри ПОМ.


Возможны два режима работы драйвера:

  • Режим поддержания постоянной оптической мощности лазерного диода (РПМ).
    Режим реализуется путём поддержания постоянной величины фототока фотодиода обратной связи, встроенного в ПОМ.

  • Режим поддержания постоянного тока лазерного диода ПОМ (РПТ).


В обоих режимах обеспечивается стабилизация температуры лазерного диода при помощи встроенного терморезистора. Тип терморезистора ТР-2 (15 кОм ± 20% при 25°С).



Параметр Мин.
Номинальное напряжение питания контроллера 12 В ± 10%
Диапазон температур окружающей среды −55 ÷ +85 °С
Заданное значение поддерживаемого терморезистора Rt 18,0±0,3 кОм
Нестабильность поддержания Rt в диапазоне −55 ÷ +85 °С ±0,3 кОм
Нестабильность поддержания Rt в течение 20 минут при +25 °С ±20 Ом
Максимальное выходное напряжение на микроохладитель Пельтье 8 В
Максимальный выходной ток на микроохладитель Пельтье 1 А
Диапазон значений фототока монитора обратной связи 25 ÷ 2450 мкА
Точность установки значения фототока монитора обратной связи 1%
Точность поддержания значения фототока монитора обратной связи 1%
Диапазон значений тока накачки лазерного диода ПОМ 2 ÷ 80 мА
Значение постоянного напряжения ЛД при максимальном токе накачки 5,5 В МАКС
Нижняя температура среды при эксплуатации −55 °С
Верхняя температура среды при эксплуатации +85 °С



Описание разъёмов контроллера

  • На плате контроллера установлен разъём питания – WF-3
  • Ответная часть для разъёма питания – HU-3
  • На выходном шлейфе для ПОМ установлен разъём – SCSL-8

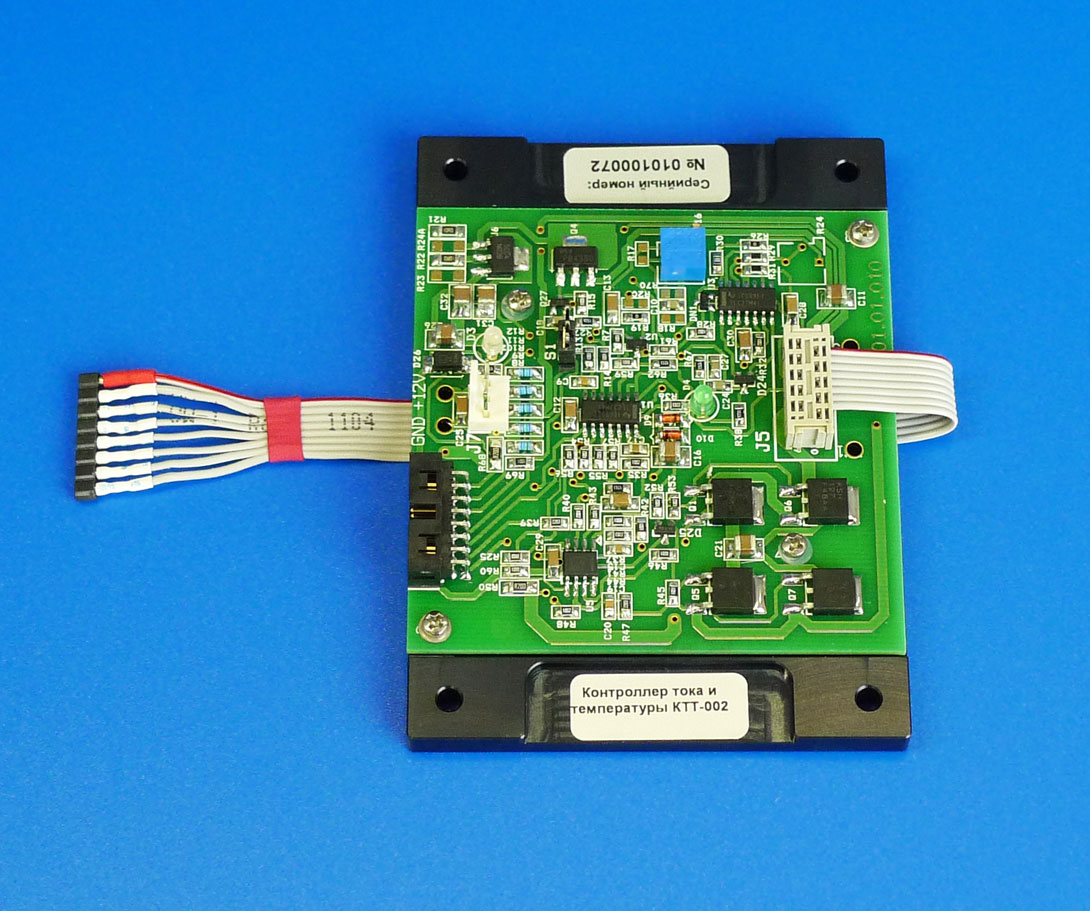

Контроллер тока и температуры КТТ-002
Контроллер тока и температуры КТТ-002

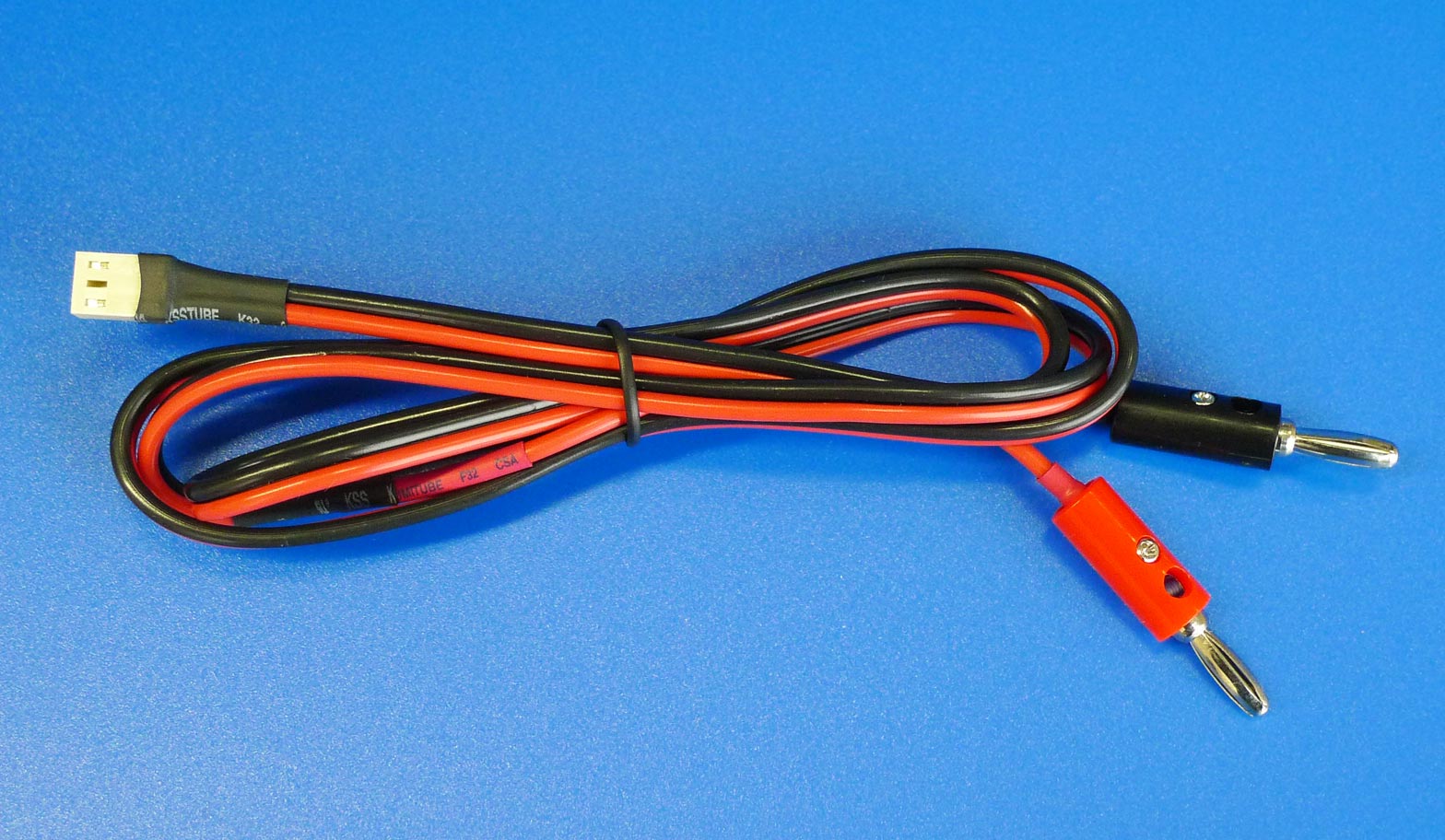

Кабель питания
Кабель питания

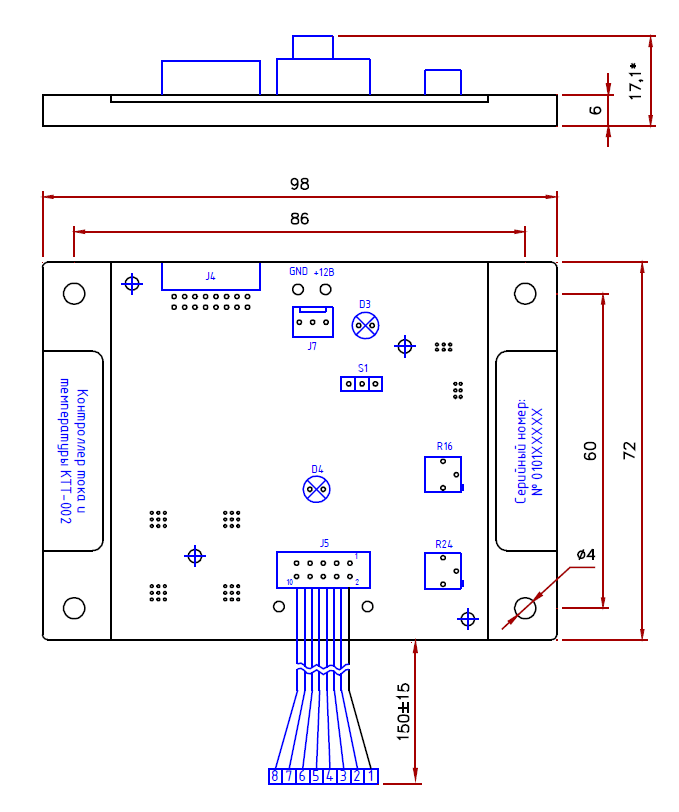

Габаритные и присоединительные размеры
Габаритные и присоединительные
размеры
