InGaAs PIN фотодиоды ДФД1000ТС



Особенности

  • Высокая чувствительность на 1.3 мкм и 1.55 мкм
  • Спектральный диапазон 0.95-1.7 мкм
  • Низкий темновой ток
  • Активный диаметр 1000 мкм
  • Конструкция с вводом излучения через мезаструктуру
  • Термостабилизированный корпус (в состав входит термоэлемент Пельтье и термистор)
  • Корпус типа ТО-5

Области применения

  • Измерительная аппаратура для ВОЛС
  • Сенсоры
  • Спектроскопия
  • Приемные модули с предусилителем



Краткое описание

PIN InGaAs/InP фотодиоды типа ДФД1000 созданы для прямого преобразования оптических сигналов в электрические в ближнем инфракрасном диапазоне. Модель ДФД1000 разработана для использования в качестве датчиков приема ИК оптического сигнала и имеет конструкцию с вводом излучения через мезаструктуру с относительно большими активными размерами 1000 мкм. Фотодетекторы ДФД1000 также могут использоваться для оптических линий связи. Фотодиод поставляется в термостабилизированном корпусе типа ТО-5 со стеклянным окном (в состав входит термоэлемент Пельтье и термистор).

InGaAs PIN фотодиоды ДФД1000ТС

Технические характеристики (Vr = – 5В, 25°C)

Модель Фоточувств.
площ.,
мкм
Спектральная
чувствительность,
А/Вт
Темновой
ток,
нА
Ёмкость,
пФ
Корпус.
исполн.
1300 нм 1550 нм тип макс тип макс
мин тип мин тип
ДФД1000ТО 1000 0.75 0.85 0.80 0.90 20 40 35.0 40 С



Предельно допустимые значения

Параметр Значение
Напряжение обратного смещения 10 В
Обратный фототок 3 мA
Прямой ток 5 мA
Рабочая температура -60…+55°C
Температура хранения -60…+70°C

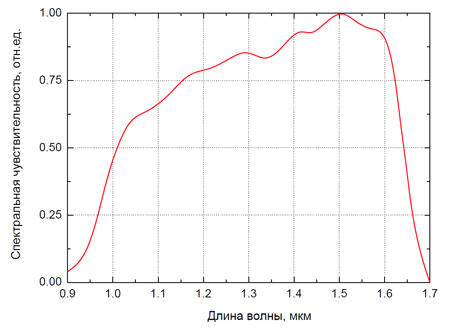

Спектральная характеристика

InGaAs PIN фотодиоды ДФД1000ТО



Обозначение выводов

Корпус ТО-5 (8 pins)

№ контакта Описание
1 Термоэлемент (–)
2
3 Термоэлемент (+)
4 Фотодиод (–)
5 Термистор
6
7 Термистор
8 Фотодиод (+)
