InGaAs PIN фотодиоды ДФД1000ТО-К



Особенности

  • Высокая чувствительность на 1.3 мкм и 1.55 мкм
  • Спектральный диапазон 0.85-1.7 мкм
  • Низкий темновой ток
  • Активный диаметр 1000 мкм
  • Конструкция с вводом излучения через мезаструктуру
  • Корпус типа ТО-18

Области применения

  • Измерительная аппаратура для ВОЛС
  • Сенсоры
  • Спектроскопия
  • Приемные модули с предусилителем



Краткое описание

InGaAs PIN фотодиоды ДФД1000ТО-К

PIN InGaAs/InP фотодиоды типа ДФД1000 созданы для прямого преобразования оптических сигналов в электрические в ближнем инфракрасном диапазоне. Модель ДФД1000 разработана для использования в качестве датчиков приема ИК оптического сигнала и имеет конструкцию с вводом излучения через мезаструктуру с относительно большими активными размерами 1000 мкм. Фотодетекторы ДФД1000 также могут использоваться для оптических линий связи. Фотодиод поставляется в корпусе типа ТО-18 со стеклянным окном.



Технические характеристики (Vr = – 5В, 25°C)

Модель Фоточувств.
площ., мкм
Спектральная
чувствительность, А/Вт
Темновой
ток, нА
Ёмкость, пФ Корпусное
исполнение
850 нм 1300 нм 1550 нм тип макс тип макс
мин тип мин тип мин тип
ДФД1000ТО-К 1000 0.15 0.20 0.75 0.85 0.80 0.90 20 60 35.0 60 С



Предельно допустимые значения

Параметр Значение
Напряжение обратного смещения 10 В
Обратный фототок 3 мA
Прямой ток 5 мA
Рабочая температура -60…+55°C
Температура хранения -60…+70°C





InGaAs PIN фотодиоды ДФД1000ТО-К

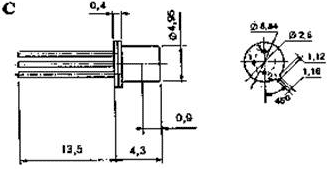

Контакты:   1. Катод ("+" смещение)
2. Анод  ("–" смещение)
3. Корпус
Размеры: мм



InGaAs PIN фотодиоды ДФД1000ТО-К

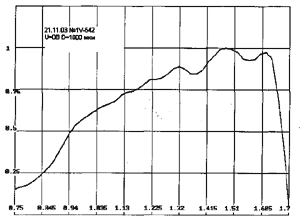

Спектральная характеристика
