InGaAs PIN фотодиоды ДФД300ТО, ДФД500ТО



Особенности

  • Высокая чувствительность на 1.3 мкм и 1.55 мкм
  • Спектральный диапазон 0.95-1.7 мкм
  • Низкий темновой ток
  • Выбор активного размера от 300 мкм, 500 мкм
  • Конструкция с вводом излучения через мезаструктуру
  • Корпус типа ТО-18

Области применения

  • Аналоговые или цифровые волоконно-оптические линии связи
  • Приемные модули с предусилителем
  • Датчики обратной связи
  • Спектроскопия



Краткое описание

InGaAs PIN фотодиоды ДФД300ТО, ДФД500ТО

PIN InGaAs/InP фотодиоды типа ДФД300, ДФД500 созданы для прямого преобразования оптических сигналов в электрические в ближнем инфракрасном диапазоне. Модели ДФД300, ДФД500 разработаны для использования в волоконно-оптических лазерных излучателях для создания обратной связи и имеет конструкцию с вводом излучения через мезаструктуру с относительно большими активными размерами 300 мкм, 500 мкм. Серии фотодетекторов ДФД300, ДФД500 также используются для оптических линий связи и различных ИК датчиков. Имеются два типа исполнения: кристалл на ситалловой подложке и корпус типа ТО-18 со стеклянным окном.



Технические характеристики (Vr = – 5В, 25°C)

Модель Фото-
чувств.
площ.,мкм
Спектральная
чувствительность,
А/Вт
Темновой
ток,
нА
Ёмкость,
пФ
Время
откл.,
нc
тип
Корпус.
исполн.
1300нм 1500нм тип макс тип макс
мин тип мин тип
ДФД300ТО

ДФД500ТО
300

500
0.75

0.75
0.8

0.8
0.8

0.8
0.85

0.85
10

30
20

50
3.0

35
10

50
2.0

10.0
С

С
Корпус типа ТО-18 со стеклянным окном



Предельно допустимые значения

Параметр Значение
Напряжение обратного смещения 10 В
Обратный фототок 3 мA
Прямой ток 5 мA
Рабочая температура -60…+55°C
Температура хранения -60…+70°C

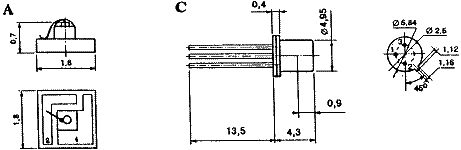

InGaAs PIN фотодиоды ДФД300ТО, ДФД500ТО
Контакты:   1. Катод ("+" смещение)
2. Анод  ("–" смещение)
3. Корпус
Размеры: мм
