Одночастотный излучающий модуль ДИЛПН-852 с брэгговской решеткой



Одночастотный излучающий модуль ДИЛПН-852 с брэгговской решеткой предназначен для накачки линии D2 цезия. Прибор применяется в цезиевых стандартах частоты для решения различного рода метрологических задач. В модуле имеется возможность подстройки частоты генерации в небольшом диапазоне. Подстройка и управление модулем осуществляется внешним драйвером питания, входящим в комплект поставки. Имеется два варианта вывода излучения - с помощью оптического волокна, оканчивающегося градиентной линзой, и с помощью оптического объектива. Выходное излучение представляет собой параллельный пучок с расходимостью не более 1 мрад. Размеры пучка могут варьироваться в определенных пределах по желанию заказчика.

  Излучающий модуль ДИЛПН-852 с брэгговской решеткой



Оптические и электрические параметры излучателя

Параметр Значение
Ток накачки диода Iнлд не более 90 мА
Мощность излучения Pизл 8…10 мВт
Пороговый ток накачки диода Iпор 20…35 мА
Длина волны излучения
(возможна точная настройка на D2 линию CS)
852 … 853 нм
Подавление боковых мод 20…35 дБ
Ширина линии генерации 1…10 МГц

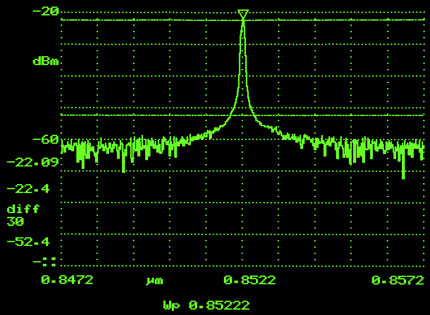

Типичный спектр излучения ДИЛПН-852

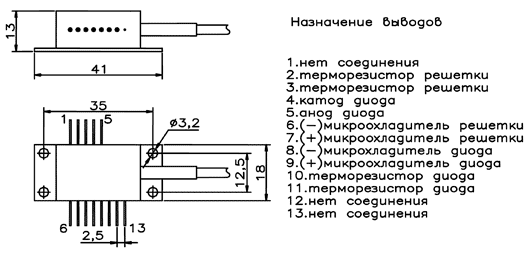

Габариты и назначение выводов ДИЛПН-852 (волоконный вариант)
