Лазерный модуль ДМПО131-14 / ДМПО155-14

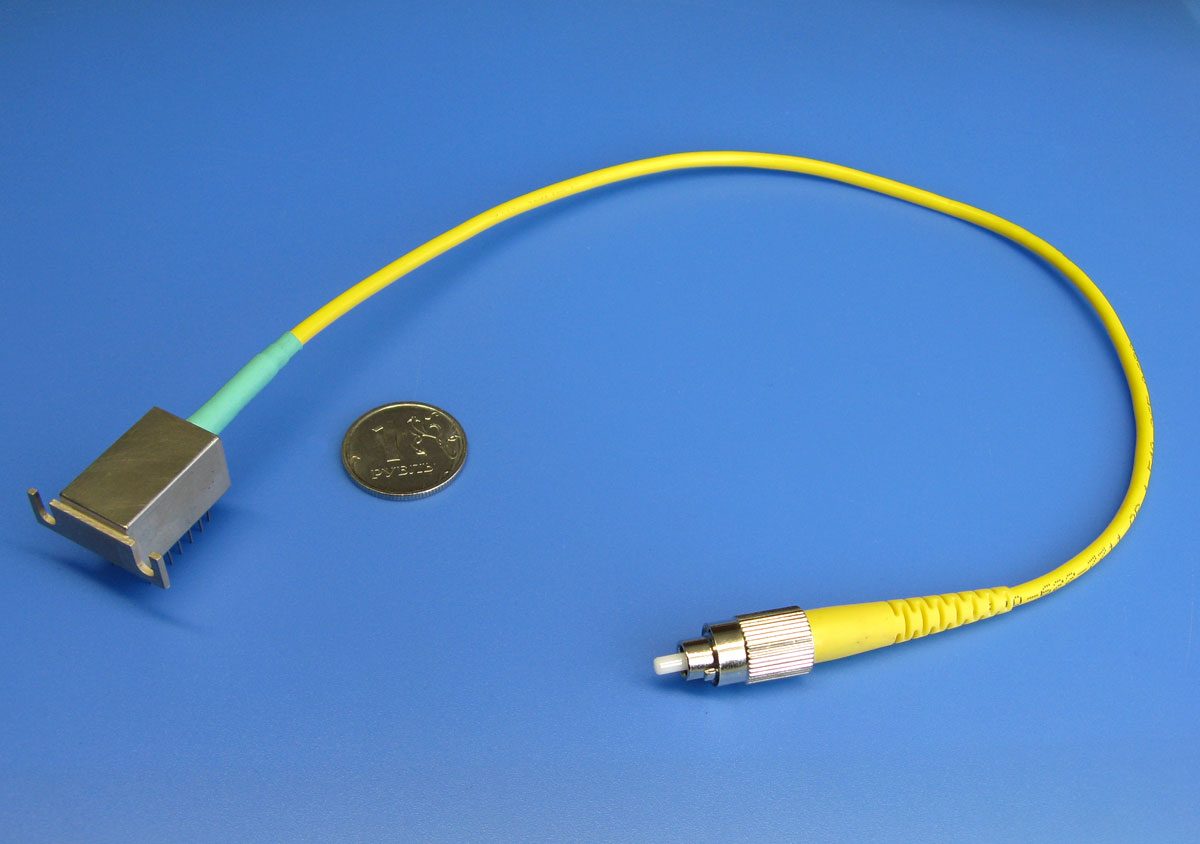

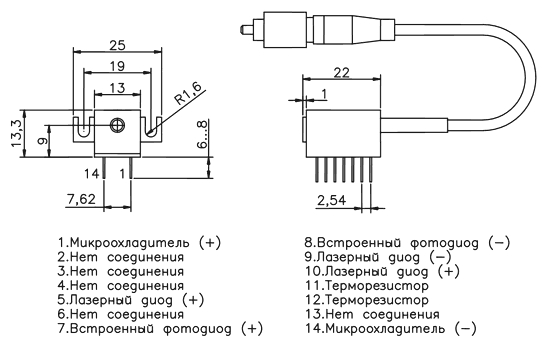

Модуль предназначен для использования в аналоговых и цифровых линиях связи в качестве источника оптического излучения. Рекомендуется также для других применений в приборостроении, технике связи, научных исследованиях и т.д. Конструктивно модуль выполнен в прямоугольном корпусе с 14-ю электрическими выводами, кабельным одномодовым волоконным выходом, оканчивающимся оптическим разъемом типа FC/PC или FC/APC. Существует вариант исполнения с многомодовым волокном и разъемом типа FC/ST. В состав модуля входят фотодиод обратной связи, микроохладитель, терморезистор, используемые для стабилизации оптических и электрических параметров лазерного диода. Диапазон рабочих температур составляет –40…+60°С.
Технические характеристики модуля
| Параметр | Мин | Тип | Макс | Ед. измер | |
|---|---|---|---|---|---|
| Длина волны излучения | ДМПО131-14 | 1.27 | 1.31 | 1.35 | мкм |
| ДМПО155-14 | 1.51 | 1.55 | 1.58 | ||
| Ширина спектра по уровню 0.5 | 3 | 6 | нм | ||
| Ток накачки лазерного диода | 30 | мА | |||
| Напряжение на лазерном диоде | 1.1 | 1.8 | В | ||
| Оптическая выходная мощность | 1.5 | 5 | мВт | ||
| Фототок встроенного фотодиода | 20 | мкА | |||
| Напряжение встроенного фотодиода | 5.0 | В | |||
| Диапазон частот модуляции | 150 | 200 | МГц | ||
| Сопротивление терморезистора | 18 | кОм | |||
| Макс. ток микроохладителя | 0.5 | А | |||
| Макс. напряжение микроохладителя | 4 | В | |||
