Высокочастотный лазерный модуль ДМПО131-22 / ДМПО155-22



Высокочастотный лазерный модуль ДМПО131-22 / ДМПО155-22 Модуль предназначен для использования в СВЧ аналоговых и цифровых линиях связи, антенных решетках, радиолокационных устройствах, волоконно-оптических линиях задержки и т.д.

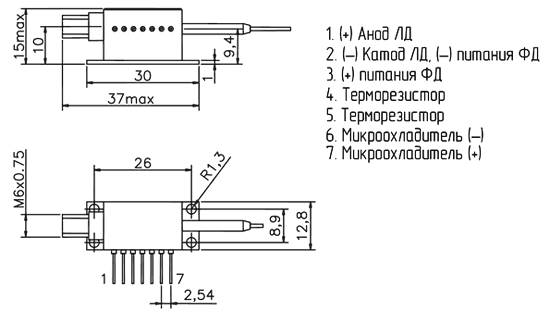

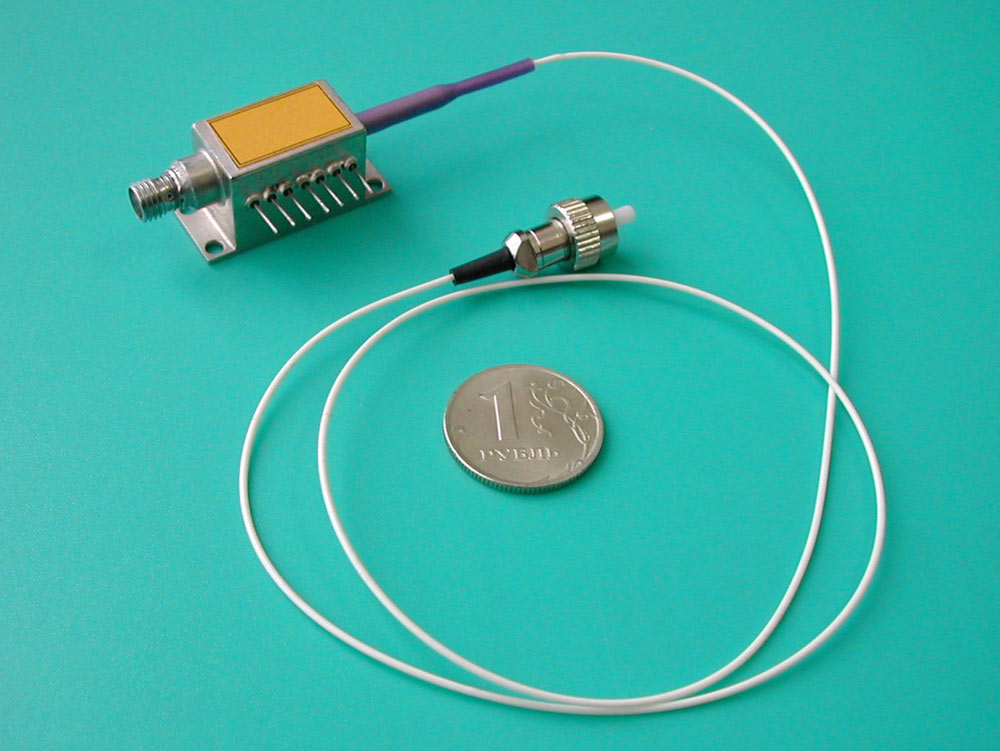

Конструктивно модуль выполнен в прямоугольном корпусе с 7-ю электрическими выводами, ВЧ электрическим соединителем СРГ-50-751ФВ, кабельным одномодовым волоконным выходом, оканчивающимся оптическим разъемом типа FC/APC с малым уровнем обратного отражения излучения.

В состав модуля входят фотодиод обратной связи, микроохладитель, терморезистор, используемые для стабилизации оптических и электрических параметров лазерного диода, ВЧ плата согласования (50 Ом входной импеданс) для передачи информационного сигнала от электрического ВЧ соединителя к лазерному диоду с узлом развязки по постоянной и переменной составляющим тока накачки лазерного диода. Наработка на отказ составляет не менее 50 000 часов. Диапазон рабочих температур –40…+60°С.



Технические характеристики модуля

Параметр Мин. Средн. Макс. Ед. измер.
Длина волны излучения ДМПО131-22 1.28 1.31 1.35 мкм
ДМПО155-22 1.52 1.55 1.57
Ширина огибающей спектра     6 нм
Ток накачки лазерного диода 30 50 100 мА
Оптическая мощность на выходе ВОК 1 4   мВт
Фототок встроенного фотодиода 20     мкА
Напряжение встроенного фотодиода 4.5 5.0 5.5 В
Диапазон частот модуляции 0.1   6000 МГц
Коэффициент передачи * -34 -25   дБ
Относит. интенсивность шума RIN *     -140 дБ/Гц
Сопротивление терморезистора   18   кОм
Макс. ток микроохладителя   1.4   А
Макс. напряжение микроохладителя   2.6   В
* – Параметры измеряются с тестовым ПрОМ, имеющим оптический соединитель с малым уровнем обратного отражения.

Примечание: время нарастания и спада, скорость передачи информации рассчитываются исходя из значения верхней частоты модуляции, представленной в таблице.

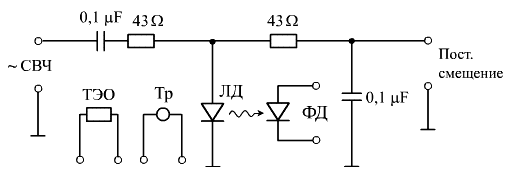

Электрическая схема модуля ДМПО131-22 / ДМПО155-22

Электрическая схема модуля ДМПО131-22/ДМПО155-22

  • ФД – фотодиод обратной связи
  • Тр – термосопротивление для контроля температуры
  • ТЭО – термоэлектический охладитель (элемент Пельтье)




Высокочастотный лазерный модуль ДМПО131-22/ДМПО155-22
