Неохлаждаемый лазерный модуль ДМПО131Н-14 / ДМПО155Н-14

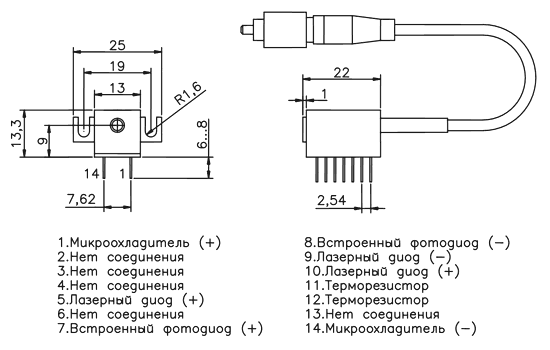

Неохлаждаемый лазерный модуль ДМПО131Н-14 / ДМПО155Н-14 Неохлаждаемый оптический модуль предназначен для использования в аналоговых и цифровых линиях связи в качестве источника оптического излучения. Рекомендуется также для других применений в приборостроении, технике связи, научных исследованиях и т.д. Конструктивно модуль выполнен в прямоугольном корпусе с 14-ю электрическими выводами, кабельным одномодовым волоконным выходом, оканчивающимся оптическим разъемом типа FC/PC или FC/APC. Существует вариант исполнения с многомодовым волокном и разъемом типа FC/ST. В состав модуля входят фотодиод обратной связи, используемый для стабилизации выходной оптической мощности. Диапазон рабочих температур составляет –40…+60°С.



Технические характеристики модуля при 25°С

Параметр Мин. Тип. Макс.  Ед. измер.
Длина волны излучения ДМПО131Н-14 1.27 1.31 1.35 мкм
ДМПО155Н-14 1.51 1.55 1.58
Ширина спектра по уровню 0.5   3 6 нм
Ток накачки лазерного диода   30   мА
Напряжение на лазерном диоде   1.1 1.8 В
Оптическая выходная мощность   1.5 5 мВт
Фототок встроенного фотодиода 20     мкА
Напряжение встроенного фотодиода   5.0   В
Диапазон частот модуляции   150 200 МГц

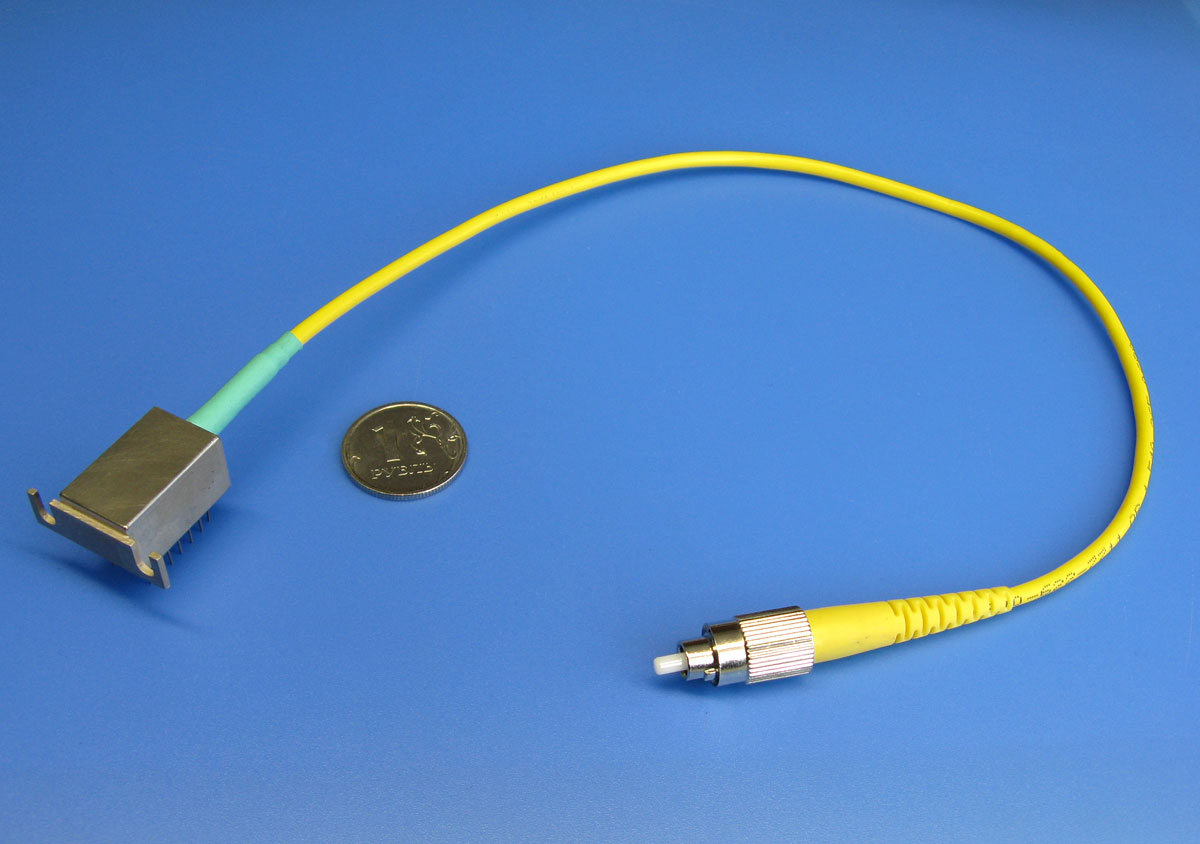

Неохлаждаемый лазерный модуль ДМПО131Н-14/ДМПО155Н-14
