Волоконно-оптический InGaAs PIN фотодиод ДФД70-OM,MM



Особенности

  • Высокая чувствительность на 1300 нм и 1550 нм
  • Малое обратное отражение (доп.опция)
  • Низкий темновой ток
  • Фоточувствительная площадка 70 мкм
  • Одно или многомодовое стекловолокно с оптическим разъемом

Области применения

  • Аналоговые или цифровые волоконно- оптические линии связи
  • Приемные модули с предусилителем
  • Спектроскопия
  • Датчики



Описание

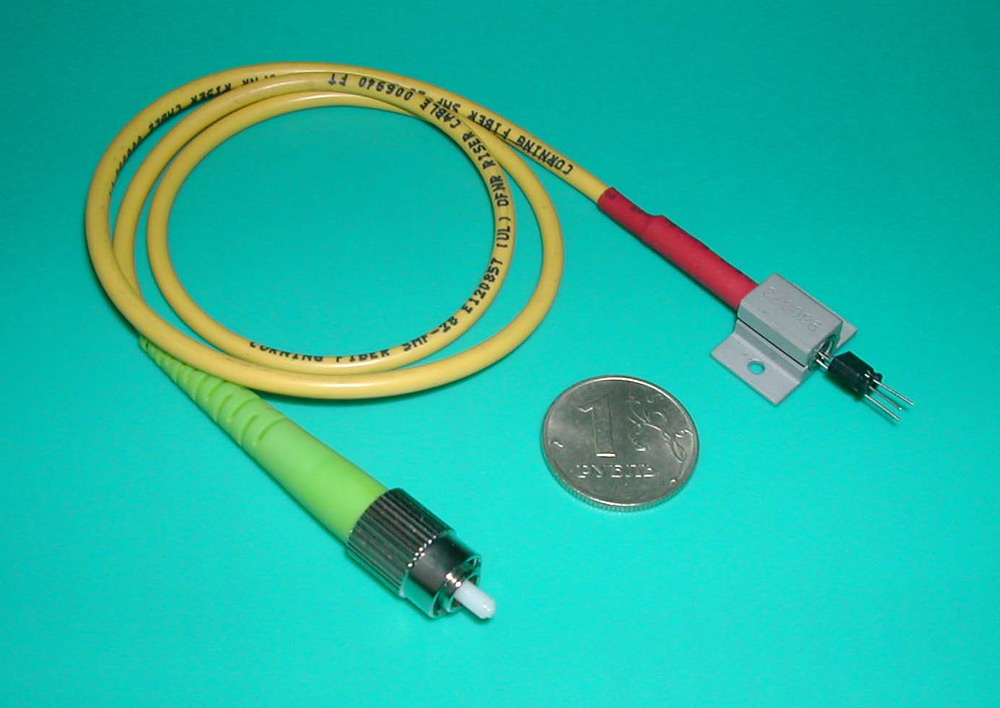

Волоконно-оптический InGaAs PIN фотодиод ДФД70-OM,MM Модели ДФД70-ОM,MM - высокоскоростные волоконно-оптические InGaAs/InP PIN фотоприемники для аналоговых до 1.5 ГГц или цифровых до 1.2 Гбит/с волоконно-оптических линий связи. Они имеют высокую чувствительность на длинах волн 1300 нм и 1550 нм, спектральный диапазон 0.98-1.65 мкм, низкий темновой ток и низкую емкость. В состав фотоприемника входит InGaAs PIN фотодиод с активным размером 70 мкм, установленный в 3-х штырьковый корпус (типа ТО-18) для соединения с одно- или многомодовым волоконным световодом. Выпускаются фотоприемники с оптическим соединителем типа FC/PC (для одномодовой опции) или типа FC/APC (опция ДФД70-ОМ-01) с низким уровнем обратных оптических потерь -50 дБ (тип.).



Технические характеристики (Vr = – 5 В, 25°C)

Модель

Фото-
чувствит.
площ.,
мкм
Чувствительность,
А/Вт
Темновой
ток, нА
Ёмкость,
пФ
Полоса пропускания
(-3 dB, 50 W), ГГц
1300нм 1500нм тип макс тип макс мин тип
мин тип мин тип
ДФД70-ОМ 70 0.7 0.8 0.75 0.85 5 10 0.8 1.0 1.5 2.0

Примечание: возможно изготовление фотоприемников с ФД с активным диаметром 40 мкм (только одномодовое применение), 300 мкм и 500 мкм.



Предельно допустимые значения

Параметр Значение
Напряжение обратного смещения 20 В
Обратный фототок 3 мA
Прямой ток 5 мA
Рабочая температура -20…+55°C
Температура хранения -20…+60°C

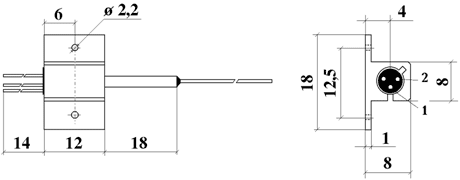

Волоконно-оптический InGaAs PIN фотодиод ДФД70-ОM,MM
Контакты:   1. Катод ("+" смещение)
2. Анод  ("–" смещение)
Размеры: мм
