Волоконно-оптический InGaAs PIN фотодиод ДФД70M, ДФД300M
Особенности
|
Области применения
|
Описание

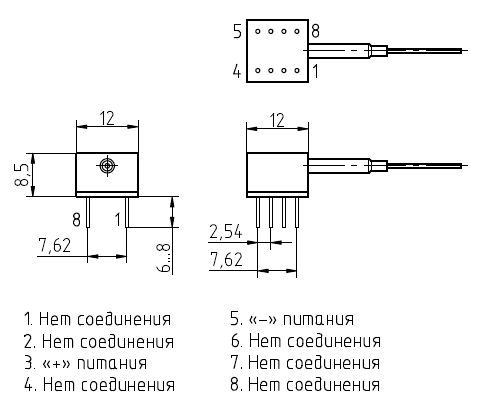

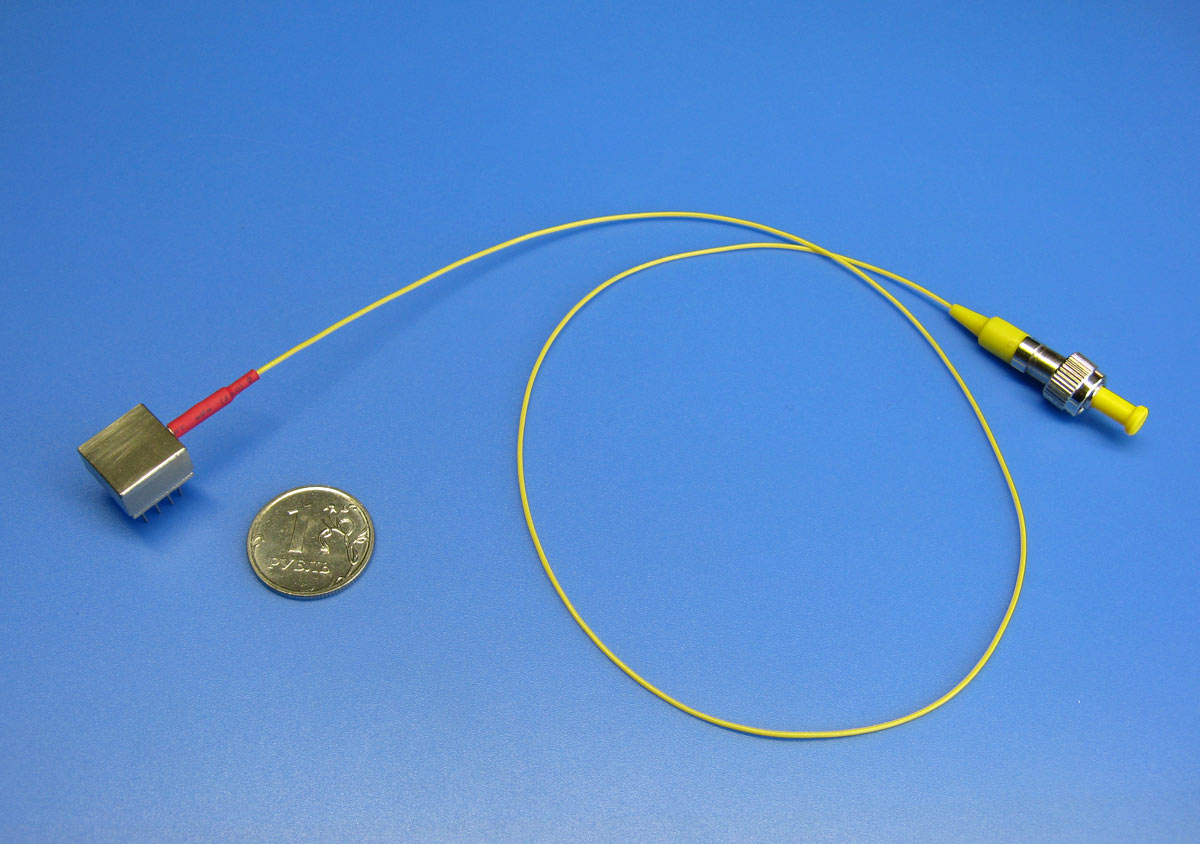

Модели ДФД70M, ДФД300М - высокоскоростные волоконно-оптические InGaAs/InP PIN фотоприемники для аналоговых или цифровых волоконно-оптических линий связи. Они имеют высокую чувствительность на длинах волн 1300 нм и 1550 нм, спектральный диапазон 0.98-1.65 мкм, низкий темновой ток и низкую емкость. В состав фотоприемника входит InGaAs PIN фотодиод с активным размером 70-300 мкм, установленный в 8-х штырьковый корпус для соединения с одно- или многомодовым волоконным световодом. Выпускаются фотоприемники с оптическим соединителем типа FC/PC.
Технические характеристики (Vr = – 5 В, 25°C)
| Модель | Фото- чувствит. площ., мкм |
Чувствительность, А/Вт |
Темновой ток, нА |
Ёмкость, пФ |
Полоса пропускания (-3 дБ, 50 W), ГГц |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1300нм | 1500нм | тип | макс | тип | макс | мин | тип | ||||
| мин | тип | мин | тип | ||||||||
| ДФД70М ДФД300М |
70 300 |
0.7 0.7 |
0.8 0.8 |
0.75 0.75 |
0.85 0.85 |
5 10 |
10 50 |
0.8 0.8 |
1.0 1.0 |
1.5 0.1 |
2.0 0.3 |
| Примечание: возможно изготовление фотоприемников с ФД с активным диаметром 40 мкм (только одномодовое применение), 500 мкм. |
|||||||||||
Предельно допустимые значения
| Параметр | Значение |
|---|---|
| Напряжение обратного смещения | 20 В |
| Обратный фототок | 3 мA |
| Прямой ток | 5 мA |
| Рабочая температура | -20…+55°C |
| Температура хранения | -20…+60°C |
