Высокочастотный лазерный модуль ДМПО131-23



Модуль предназначен для использования в СВЧ аналоговых и цифровых линиях связи, антенных решетках, радиолокационных устройствах, волоконно-оптических линиях задержки и т.д.

Конструктивно модуль выполнен в прямоугольном корпусе с 8-ю электрическими выводами, ВЧ электрическим соединителем СРГ-50-751ФВ, кабельным одномодовым волоконным выходом, оканчивающимся оптическим разъемом типа FC/APC с малым уровнем обратного отражения излучения.

В состав модуля входят фотодиод обратной связи, термоэлектический микроохладитель (элемент Пельтье), терморезистор, используемые для стабилизации оптических и электрических параметров лазерного диода, ВЧ плата согласования (50 Ом входной импеданс) для передачи информационного сигнала от электрического ВЧ соединителя к лазерному диоду с узлом развязки по постоянной и переменной составляющим тока накачки лазерного диода.

Наработка на отказ составляет не менее 50 000 часов. Диапазон рабочих температур –40…+60°С.

Высокочастотный лазерный модуль ДМПО131-23

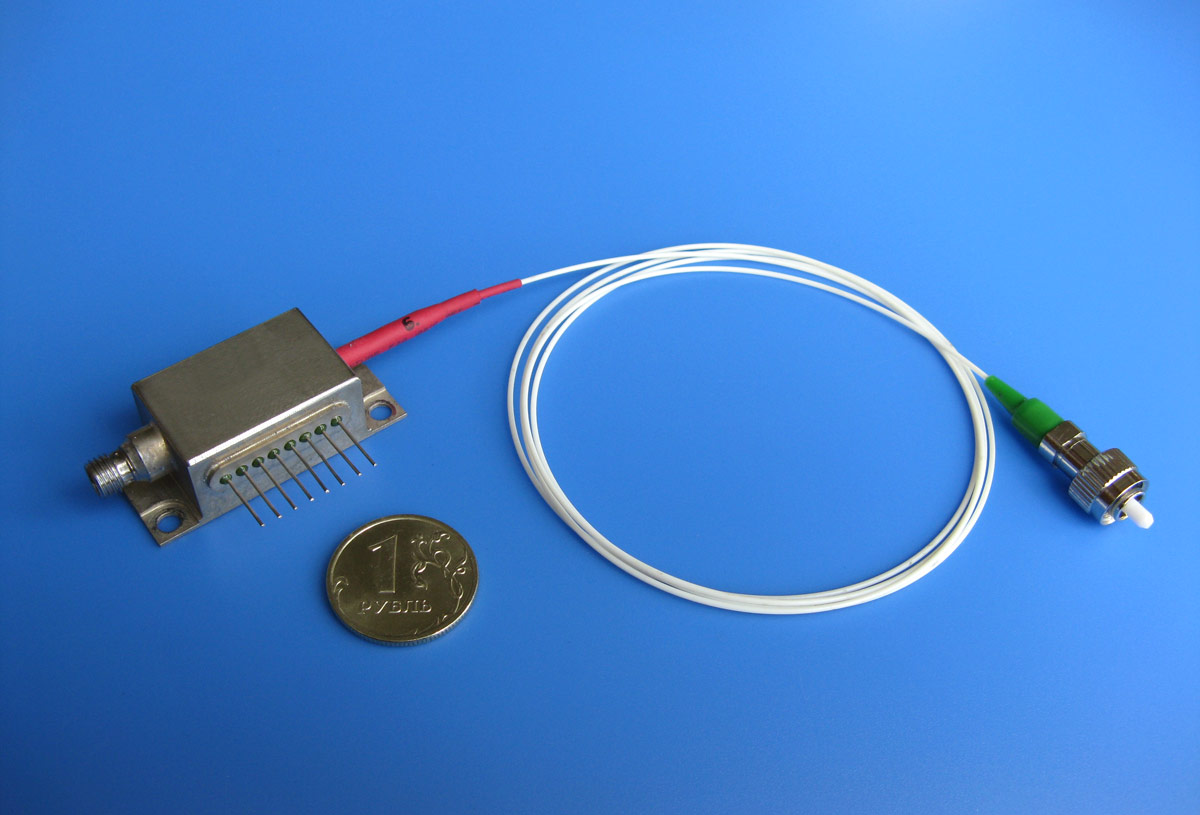

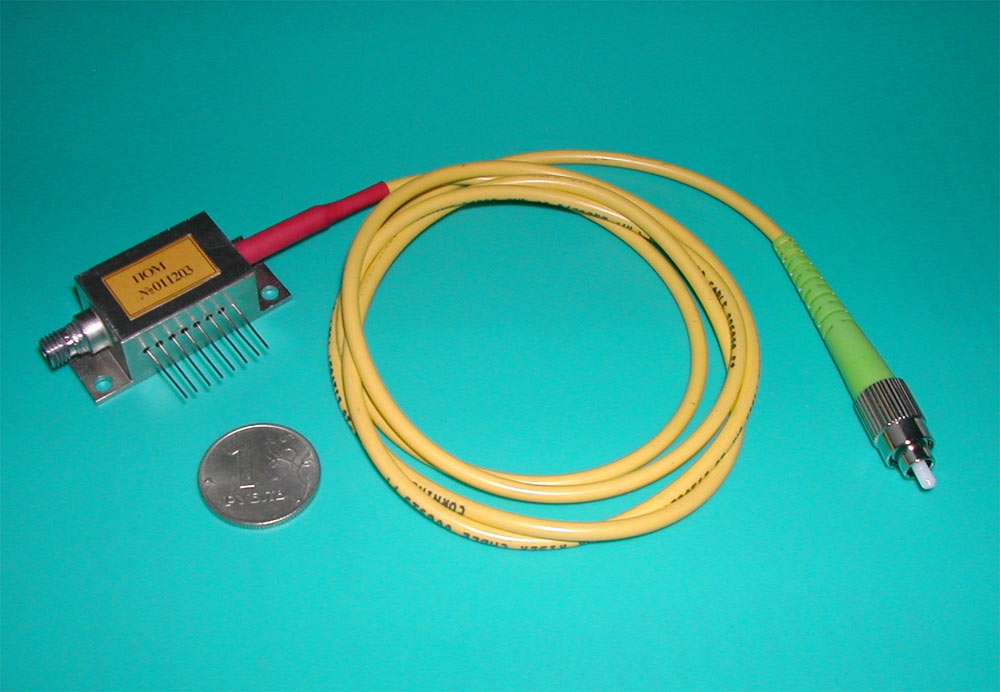

Модуль ДМПО131-23 с оптическим
волокном диаметром 0.9 мм
Высокочастотный лазерный модуль ДМПО131-23 Высокочастотный лазерный модуль ДМПО131-23

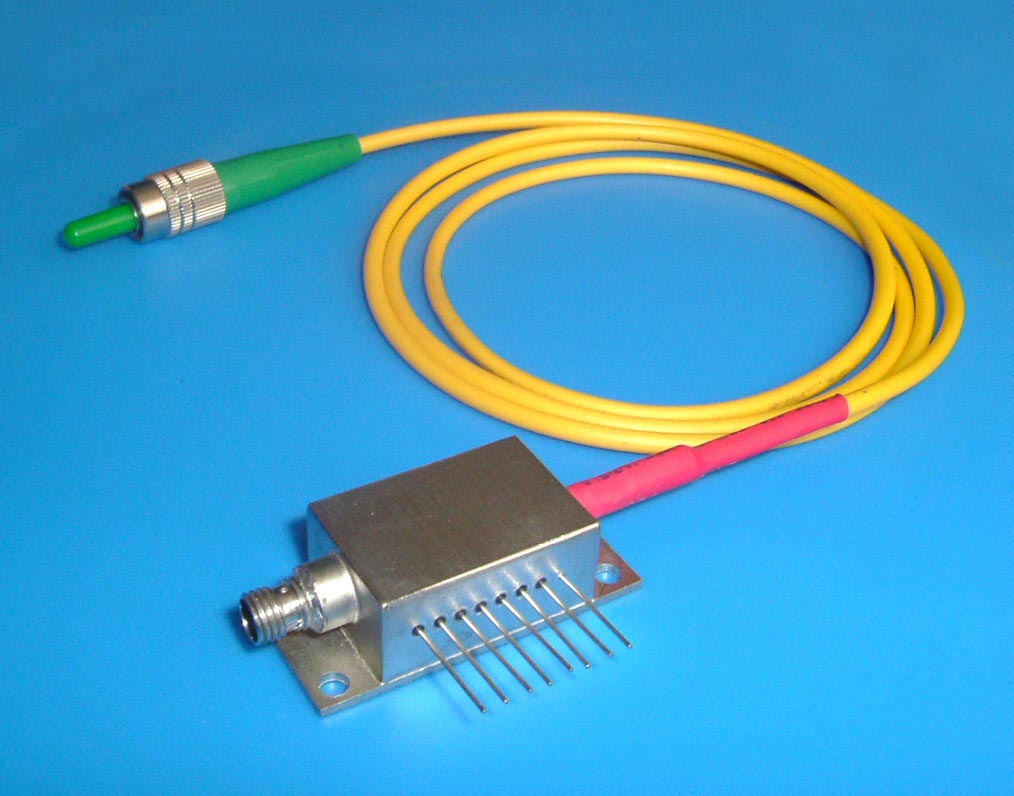

Модуль ДМПО131-23 с оптическим волокном диаметром 3 мм




Типовая схема создания волоконно-оптической линии передачи информации
на диапазон частот 0.1 МГц – 16 ГГц

Типовая схема создания волоконно-оптической линии передачи информации на диапазон частот 0.1 МГц - 16 ГГц



Передающий оптический
модуль ДМПО131-23
Драйвер питания
передающего модуля


Контроллер тока и температуры (драйвер) Pilot-4LD
Бескорпусной контроллер тока и температуры
Приемный оптический
модуль ДФДМШ40-16


Широкополосный микроволновый InGaAs PIN фотоприёмник ДФДМШ40-16
Оптический изолятор
(при необходимости)


Оптический изолятор





Технические характеристики модуля ДМПО131-23

Параметр Мин. Средн. Макс. Ед. измер.
Длина волны излучения 1.28 1.31 1.35 мкм
Ширина огибающей спектра     6 нм
Ток накачки лазерного диода   60 90 мА
Оптическая мощность на выходе ВОК 4.0 9.0   мВт
Фототок встроенного фотодиода 20     мкА
Напряжение встроенного фотодиода 4.5 5.0 5.5 В
Диапазон частот модуляции 0.1   16000 МГц
Коэффициент передачи * -38 -32   дБ
Относит. интенсивность шума RIN *     -140 дБ/Гц
Сопротивление терморезистора   18   кОм
Макс. ток микроохладителя   1.0   А
Макс. напряжение микроохладителя   7.0   В
* - Параметры измеряются с тестовым ПрОМ, имеющим оптический соединитель с малым уровнем обратного отражения.

Примечание: время нарастания и спада, скорость передачи информации рассчитываются исходя из значения верхней частоты модуляции, представленной в таблице.

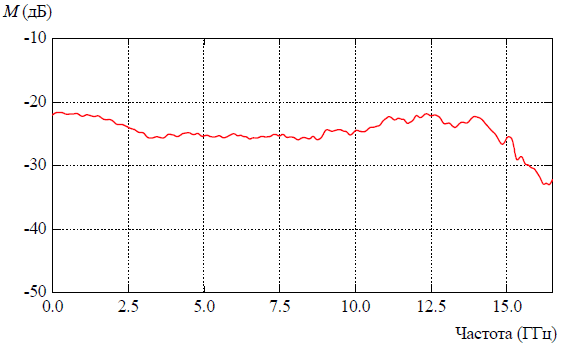

Амплитудно-частотная характеристика

Амплитудно-частотная характеристика модуля ДМПО131-23

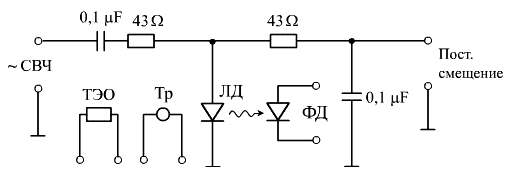

Электрическая схема модуля ДМПО131-23

Электрическая схема модуля ДМПО131-23

  • ФД – фотодиод обратной связи
  • Тр – термосопротивление для контроля температуры
  • ТЭО – термоэлектический охладитель (элемент Пельтье)

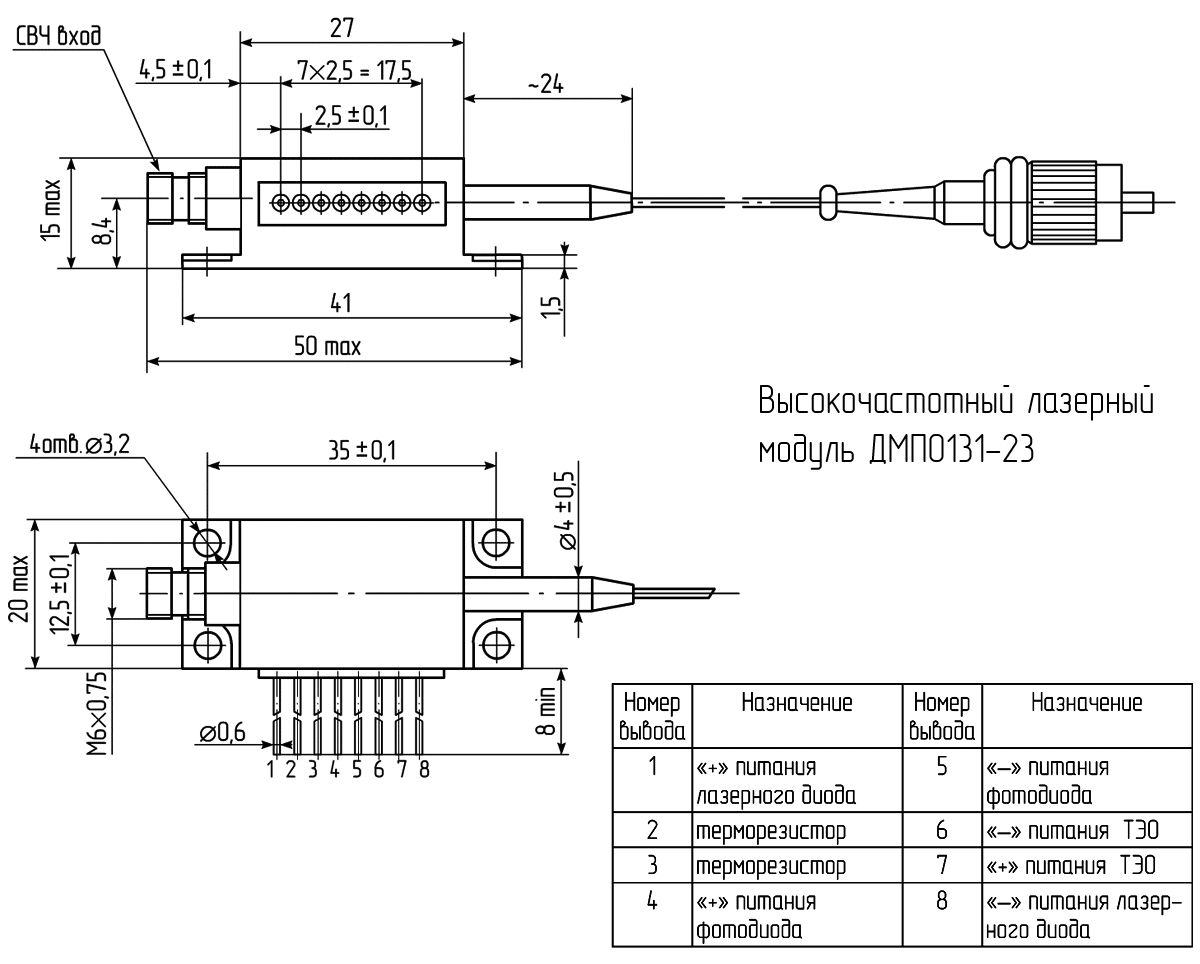

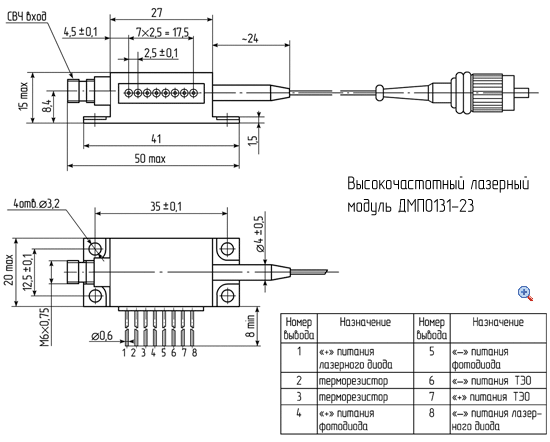

Чертеж общего вида

Высокочастотный лазерный модуль ДМПО131-23


Открыть чертеж в новом окне
