Широкополосный микроволновый InGaAs PIN фотоприёмник ДФДМШ70-06



Особенности

  • Полоса пропускания 0.01–6.0 ГГц
  • Диапазон спектральной чувствительности 980-1650 нм
  • Низкое обратное отражение
  • Конструкция с вводом излучения через подложку
  • Одномодовое оптоволокно с оптическим разъемом
  • Коаксиальный СВЧ выходной разъем SMA-типа

Области применения

  • Высокоскоростные цифровые или широкополосные аналоговые волоконно-оптические линии связи
  • Техника антенн
  • Микроволновые линии задержки
  • СВЧ испытательное оборудование
  • Приемные модули с СВЧ предусилителем



Краткое описание

Широкополосный микроволновый InGaAs PIN фотоприёмник ДФДМШ70-06 Микроволновый InGaAs PIN фотодетектор ДФДШМ70-06 разработан для прямого преобразования оптических импульсов пикосекундного диапазона и оптических сигналов с высокочастотной модуляцией до 6 ГГц в электрический выходной сигнал. Конструкция фотодетектора ДФДШМ70-06 содержит встроенный 50 Ом широкополосный согласующий резистор, эффективно сглаживающий частотную характеристику фотоприемника и обеспечивающий низкую величину КВСН во всём рабочем частотном диапазоне. ДФДШМ70-06 чувствителен на 1300 нм и 1550 нм. Оптический разъём типа FC/APC применяется для устранения обратного отражённого оптического сигнала для улучшения отношения С/Ш особенно в СВЧ-аналоговых линиях передачи данных. Вывод электрического сигнала – через малогабаритный СВЧ-разъём, напряжение смещения подаётся на фотодиод через встроенный фильтр питания.

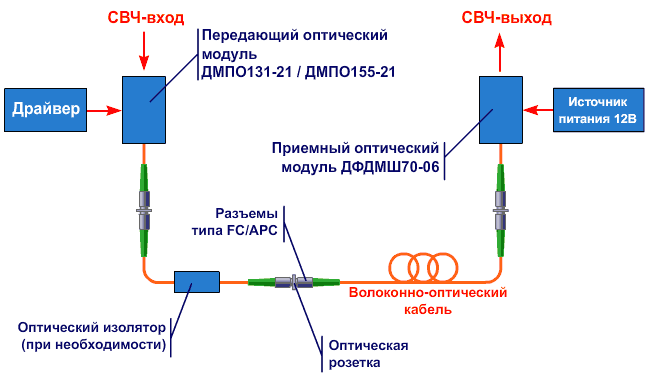

Типовая схема создания волоконно-оптической линии передачи информации
на диапазон частот 0.1 – 6000 МГц

Типовая схема создания волоконно-оптической линии передачи информации на диапазон частот 0.1 - 6000 МГц



Передающий оптический
модуль ДМПО131-21
ДМПО155-21


Высокочастотный лазерный модуль ДМПО131-21 / ДМПО155-21
Драйвер питания
передающего модуля


Контроллер тока и температуры (драйвер) Pilot-4LD
Бескорпусной контроллер тока и температуры
Приемный оптический
модуль ДФДМШ70-06
Оптический изолятор
(при необходимости)


Оптический изолятор





Технические характеристики (Vr = – 5 В, 25°C)

Модель Фоточувствит.
площадка,
мкм
Спектральная чувствительн., А/Вт Темновой ток, нА Неравно-
мерность АЧХ, дБ
Полоса пропускания
(-3 дБ, 50 Ом), ГГц
Обратн. оптич. потери, дБ Корпус исп.
1300нм 1550нм тип макс тип мин макс макс
тип тип
ДФДШМ70-06 70 0.3* 0.35* 10 50 ±3 0.01 6 –45 G

* Примечание: приведены эффективные значения на внешнем 50-Ом сопротивлении нагрузки, параллельном  внутреннему 50-Ом согласующему резистору (результирующая нагрузка 25 Ом).



Предельно допустимые значения

Параметр Значение
Напряжение обратного смещения 20 В
Обратный фототок 4 мA
Прямой ток 5 мA
Рабочая температура –20…+55°C
Температура хранения –20…+70°C

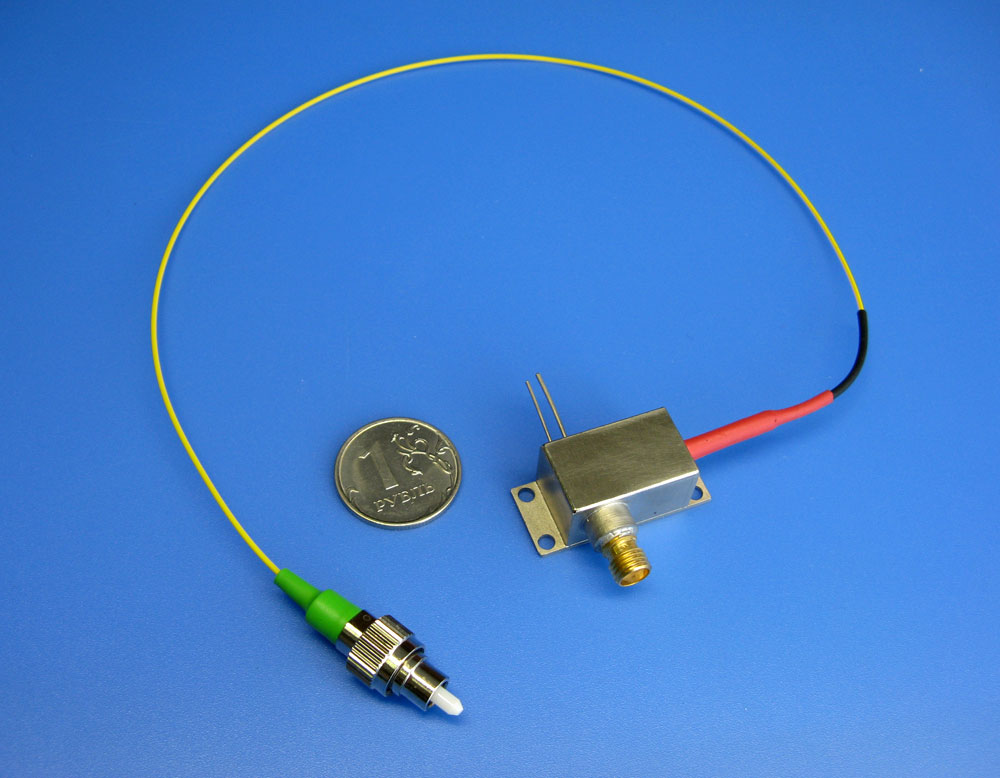

Широкополосный микроволновый InGaAs PIN фотоприёмник ДФДМШ70-06

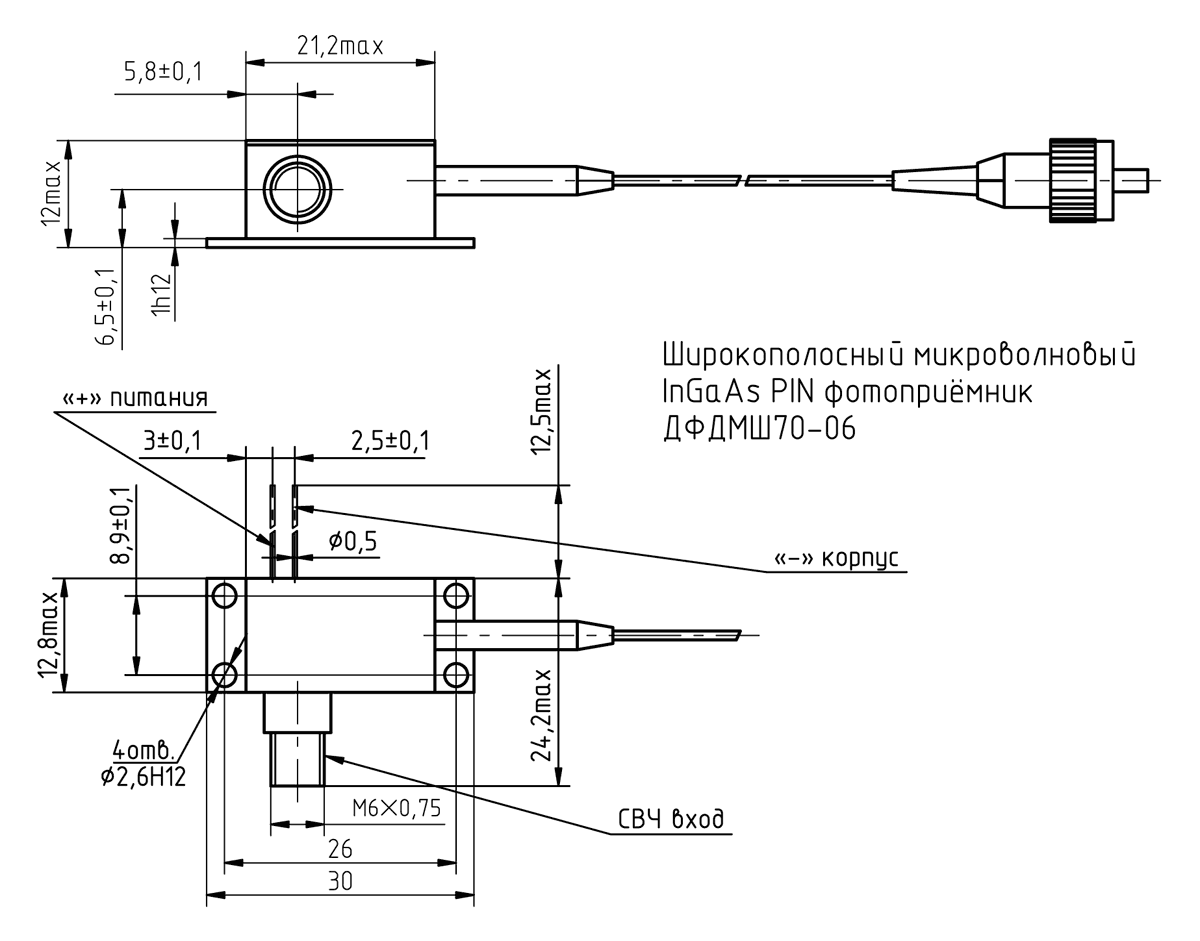

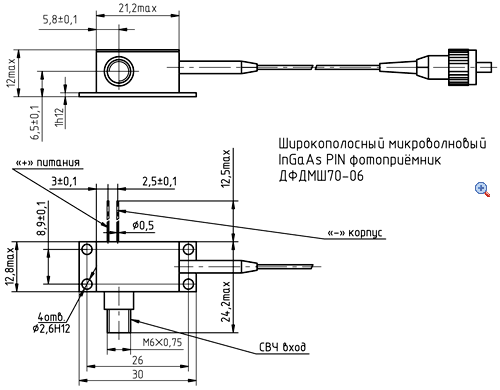

Щелкните по чертежу, чтобы увеличить изображение


Размеры: мм

Электрическая схема

Электрическая схема
